Qu'est-ce qu'un vérin de levage et comment fonctionne-t-il ?

Un vérin hydraulique utilise la force hydraulique pour déplacer des objets lourds de haut en bas. On trouve des vérins hydrauliques dans de nombreux endroits comme les exploitations agricoles, les chantiers de construction et les centres de recyclage. Ces vérins permettent aux machines de soulever, de pousser ou de maintenir des équipements. Les systèmes de levage hydrauliques sont utilisés dans les usines, sur les machines de grande taille et pour le déplacement d'engins.

Aperçu du vérin de levage

Qu'est-ce qu'un vérin de levage ?

Un vérin de levage permet de déplacer des objets lourds vers le haut ou vers le bas. Cet outil, très puissant, est utilisé dans de nombreuses machines. Il fonctionne grâce à la force hydraulique. On le trouve dans les machines qui doivent soulever, pousser ou maintenir des objets volumineux. Le vérin se présente sous la forme d'un tube métallique avec une tige coulissante. Lors de l'utilisation d'un système de levage hydraulique, le mouvement est fluide et puissant.

Si vous regardez un vérin hydraulique télescopique pour camion-benne En le comparant à d'autres actionneurs, vous constaterez qu'il peut générer une force bien supérieure. Voici un tableau indiquant la force que peuvent produire différents actionneurs :

Fonctionnement du vérin hydraulique

Un vérin hydraulique transforme l'énergie hydraulique en mouvement rectiligne. On le constate lorsqu'un bras de machine soulève un objet ou qu'une plateforme s'élève. Le vérin utilise un fluide sous pression pour pousser un piston à l'intérieur du tube. Ce mouvement provoque l'extension ou la rétraction de la tige. On obtient ainsi un mouvement puissant et régulier.

Voici les principales fonctions d'un vérin hydraulique :

• Elle transforme l'énergie hydraulique en mouvement.

• Il génère une force et un mouvement rectilignes.

• Il permet de soulever ou de déplacer des objets lourds dans de nombreux métiers.

Vous pouvez compter sur un pont élévateur hydraulique pour un fonctionnement fluide et une grande efficacité. En comparant différents systèmes de levage, vous constaterez que les ponts élévateurs hydrauliques sont les plus performants pour les charges lourdes et un fonctionnement continu. Voici un tableau comparatif des ponts élévateurs hydrauliques et mécaniques :

Un vérin hydraulique vous offre la puissance et la fiabilité nécessaires aux travaux difficiles.

Vérin de levage : comment ça marche ?

Fonctionnement du vérin hydraulique

Vous vous demandez peut-être comment fonctionne un vérin de levage. La réponse est simple : un vérin hydraulique utilise de l’huile sous pression pour effectuer un mouvement rectiligne. Ce mouvement permet de soulever des objets lourds sans effort.

Voici comment fonctionne un vérin hydraulique étape par étape :

1. La pompe hydraulique puise l'huile dans un réservoir et la propulse dans le cylindre.

2. L'huile pénètre d'un côté du cylindre et pousse le piston.

3. Le piston se déplace et repousse la tige de piston.

4. La tige de piston actionne l'élément auquel elle est fixée, comme une plateforme ou un bras de machine.

5. Lorsque vous souhaitez réduire la charge, l'huile retourne au réservoir et le piston revient à sa position initiale.

Conseil: Le mouvement du vérin dépend de la quantité d'huile et de la pression utilisées. Des soupapes permettent de contrôler la circulation de l'huile, assurant ainsi une levée ou une descente en douceur.

On trouve des vérins hydrauliques dans de nombreux systèmes de levage hydrauliques. Ces systèmes utilisent des actionneurs hydrauliques pour déplacer des objets de haut en bas. Leur rôle principal est de convertir la pression hydraulique en travail utile, comme le levage ou la poussée. C'est pourquoi on trouve des vérins hydrauliques dans les machines qui manipulent des charges lourdes.

Acteurs à simple effet vs. Acteurs à double effet

Les vérins hydrauliques ne fonctionnent pas tous de la même manière. Il en existe deux principaux types : les vérins simple effet et les vérins double effet. Chaque type actionne et commande le pont élévateur différemment.

• Vérins télescopiques à simple effet Ce système possède un orifice pour l'huile. L'huile pousse le piston vers l'extérieur, ce qui allonge la tige. Pour ramener la tige en place, un autre mécanisme est nécessaire, comme un ressort ou la gravité. Ce type de moteur est simple et facile à utiliser : il suffit de soulever ou de pousser dans une seule direction.

• Vérins hydrauliques de levage à double effet Ce système comporte deux orifices. L'huile peut circuler de part et d'autre du piston. Cela permet d'étendre et de rétracter la tige grâce à la puissance hydraulique. On obtient ainsi un meilleur contrôle du mouvement. Ce type de système est idéal lorsqu'il est nécessaire de lever et d'abaisser l'appareil avec précaution.

Note: Les vérins à double effet sont plus rapides et plus puissants. Ils consomment moins d'énergie et offrent un meilleur contrôle. Les vérins à simple effet coûtent moins cher et sont plus faciles d'entretien, mais ils ne fonctionnent que dans un seul sens.

Choisissez le type de vérin adapté à votre application. Pour lever et abaisser des charges lourdes avec précision, un vérin hydraulique double effet est idéal. Pour des mouvements de levage ou de poussée dans un seul sens, un vérin simple effet convient parfaitement.

Les systèmes hydrauliques utilisent les deux types d'actionneurs hydrauliques. On les retrouve dans de nombreuses machines, comme les engins de chantier et les ponts élévateurs industriels. Chaque type permet de déplacer des charges lourdes en toute sécurité et facilement.

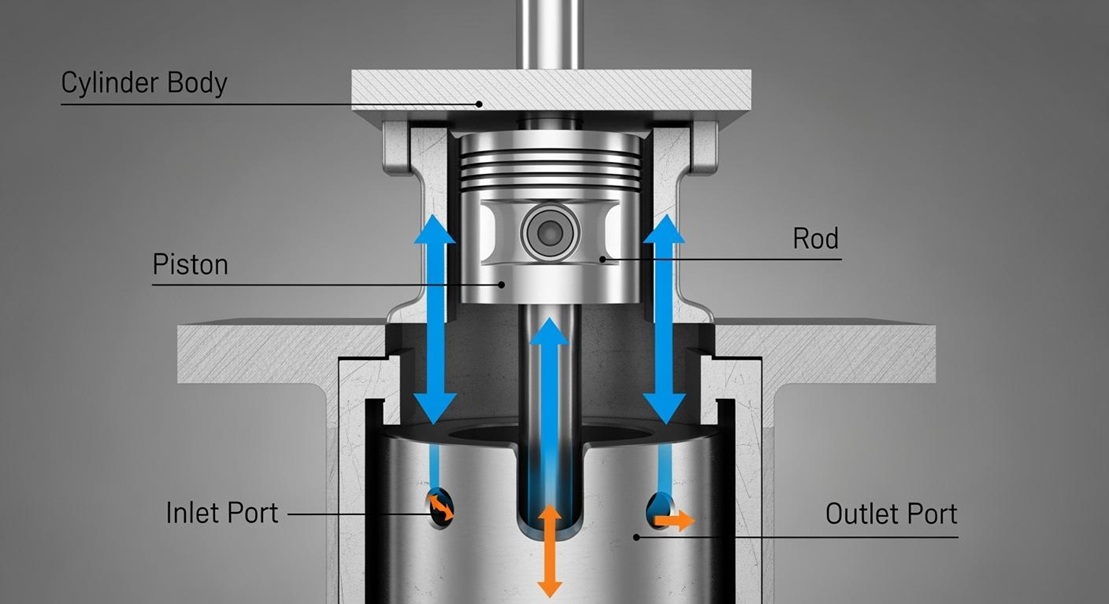

Composants du vérin hydraulique

Canon cylindrique

Le corps du vérin hydraulique est en quelque sorte son élément principal. Il maintient la pression et assure la stabilité de l'ensemble pendant le fonctionnement. La plupart des corps de vérin sont fabriqués à partir de matériaux robustes comme l'acier ou des alliages spéciaux. Ces matériaux permettent au corps de vérin de supporter des pressions élevées et des charges importantes. L'intérieur du corps de vérin est parfaitement lisse. Cette surface lisse facilite le mouvement du piston et garantit le bon fonctionnement du vérin hydraulique. Certains corps de vérin sont dotés de revêtements antirouille et anti-usure, ce qui prolonge la durée de vie de votre système hydraulique.

Conseil: Pour que votre pont élévateur hydraulique dure de nombreuses années, vérifiez régulièrement l'état du cylindre et maintenez-le propre.

piston et tige

Le piston et la tige fonctionnent de concert pour déplacer des éléments dans un élévateur hydraulique. Le piston, logé à l'intérieur du cylindre, le divise en deux parties. Lorsque le fluide hydraulique y pénètre, il pousse le piston, ce qui actionne la tige. Celle-ci relie l'actionneur hydraulique à la pièce à soulever ou à déplacer. Plus la tige est grosse, moins la force de traction est importante. À l'inverse, une tige plus fine offre une force plus élevée. Le diamètre de la tige et sa course déterminent la charge admissible par l'élévateur hydraulique. Il est donc essentiel de choisir la taille adaptée à votre application.

• Le piston reçoit la force du fluide hydraulique.

• La tige traverse la culasse et se connecte à la machine.

• La longueur de la course et le diamètre de la tige influencent la charge que vous pouvez soulever.

Joints et orifices

Les joints et les ports assurent l'étanchéité de votre vérin hydraulique télescopique de 40 tonnes Fonctionnement sans fuites. Les joints empêchent l'huile de s'échapper et les impuretés de pénétrer. On trouve différents types de joints dans un vérin hydraulique :

1. joints de piston empêcher les fuites d'huile entre le piston et le cylindre.

2. Joints de tige Empêcher les fuites d'huile à l'endroit où la tige sort.

3. Joints d'essuie-glace Nettoyez la tige au fur et à mesure de son mouvement, en évitant que la saleté ne s'y infiltre.

4. Joints toriques Assurer une étanchéité parfaite entre les pièces fixes.

Les orifices sont les ouvertures par lesquelles le fluide hydraulique entre et sort du vérin. Des joints et des orifices en bon état garantissent le bon fonctionnement et la sécurité de vos systèmes de levage hydrauliques. En maintenant ces pièces en bon état, vos actionneurs hydrauliques dureront plus longtemps et supporteront des charges importantes sans problème.

Types et applications des vérins hydrauliques

Types courants de vérins hydrauliques

Il existe différents types de vérins hydrauliques pour de nombreuses machines. Chaque type est conçu pour une application spécifique. Voici quelques types courants :

• Les cylindres soudés sont compacts et s'adaptent aux espaces restreints. Ils résistent à des pressions élevées sans se rompre.

• Les vérins à tirants sont robustes et supportent des charges importantes. On les retrouve fréquemment dans les grandes machines industrielles.

• Les vérins télescopiques sont idéaux pour les grandes courses dans les espaces restreints. Ils sont particulièrement adaptés aux camions-bennes et à certains ponts élévateurs.

Il est également important de connaître les vérins simple effet et double effet. Les vérins simple effet ne fonctionnent que dans un seul sens. Leur retour en position initiale se fait par gravité ou par ressorts. On les trouve dans les crics, les outils de levage et certains freins de voiture. Les vérins double effet, quant à eux, fonctionnent dans les deux sens. Ils offrent un meilleur contrôle et sont utilisés dans les machines nécessitant des mouvements précis, comme les presses à mouler.

Utilisation des élévateurs hydrauliques dans les machines

Les vérins hydrauliques sont essentiels dans de nombreuses machines. Sur les nacelles élévatrices, on les retrouve notamment sur les plateformes à ciseaux et les nacelles à flèche. Les plateformes à ciseaux utilisent un système spécifique pour lever des personnes ou des outils en hauteur. On les trouve dans les usines et sur les chantiers. Les nacelles à flèche utilisent des vérins hydrauliques pour actionner le bras et la plateforme. Elles permettent d'accéder à des endroits difficiles d'accès et de maintenir la plateforme stable.

Les nacelles élévatrices hydrauliques se déplacent en douceur et sont faciles à contrôler. Elles peuvent être utilisées pour de nombreux travaux, comme la construction ou la réparation.

Dans le secteur du bâtiment, les vérins hydrauliques servent à déplacer des charges lourdes. On les retrouve dans les excavatrices, les chargeuses et les bulldozers. Ils permettent de lever, d'incliner et de déplacer les godets, les lames et les bras. Dans les ateliers automobiles, les vérins de levage hydrauliques permettent de soulever les voitures et les camions, ce qui facilite le travail en toute sécurité sous le véhicule. Ces vérins servent également au déchargement des camions-bennes.

Les vérins hydrauliques sont utilisés dans de nombreux domaines. Vous pouvez faire confiance aux systèmes hydrauliques pour soulever, déplacer et contrôler des machines lourdes au quotidien.

Vous comptez sur les vérins hydrauliques pour soulever facilement les objets.

• Ils utilisent un fluide sous pression pour déplacer des objets lourds en toute sécurité.

• Il existe différents types d'engins pour chaque tâche, comme les nacelles élévatrices ou les excavatrices.

• De nouvelles fonctionnalités intelligentes contribuent à rendre les machines plus sûres et plus performantes.

Des contrôles réguliers permettent de garantir la sécurité et la disponibilité de vos machines.
