Comment le diamètre du vérin de levage influence-t-il la capacité de levage totale et la vitesse ?

Vous remarquerez un changement important au niveau de votre force et de votre vitesse de levage si vous modifiez le vérin de levage en acier inoxydable résistant à la corrosion Le diamètre. Un alésage plus grand offre une plus grande résistance, une force accrue et permet de soulever des charges plus lourdes. Cependant, un piston plus grand nécessite davantage de fluide hydraulique, ce qui peut ralentir la levée. Le tableau ci-dessous illustre l'influence du diamètre d'alésage sur ces paramètres importants :

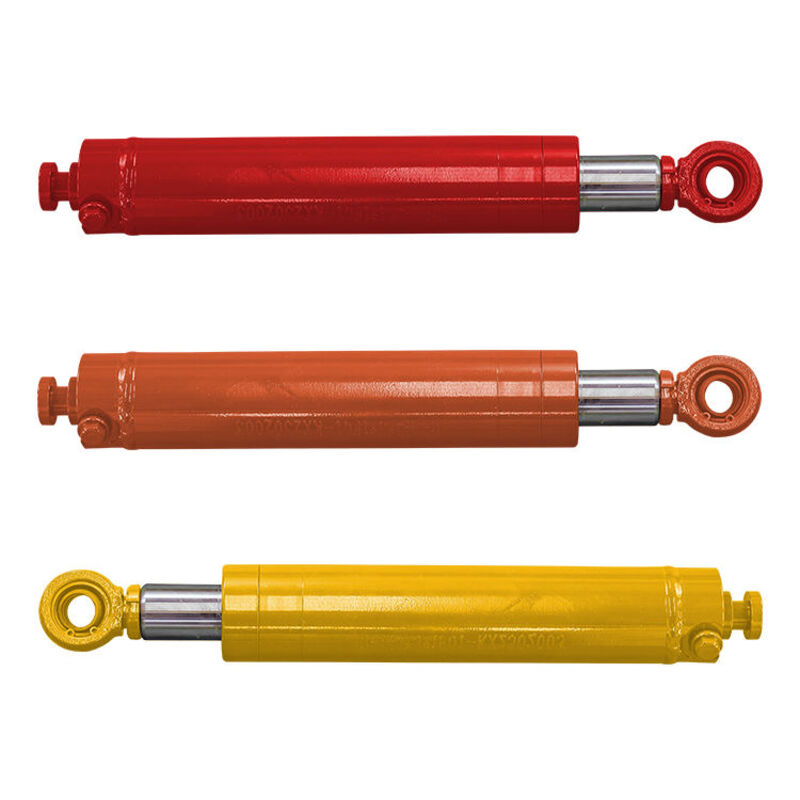

Diamètre et capacité de levage du vérin

Influence du diamètre du cylindre sur la force

Le vérin de levage à longue course haute performance Le diamètre permet de déterminer la puissance d'un vérin hydraulique. Plus le diamètre est grand, plus la surface du piston est importante, ce qui augmente la force de levage du vérin. Le principe de Pascal explique ce phénomène.

Le principe de Pascal stipule que la force et la surface sont liées en hydraulique : F1/A1 = F2/A2. Si la surface du cylindre de sortie (A2) est plus grande, la force (F2) est également plus grande.

La surface du piston est importante car elle multiplie la pression du fluide hydraulique. Doubler la surface double également la force. C'est pourquoi le diamètre du vérin de levage est un paramètre essentiel en hydraulique.

Calcul de la capacité de levage

Vous pouvez utiliser un calcul simple pour déterminer le poids maximal qu'un vérin hydraulique peut soulever. Voici les étapes :

• Trouvez la zone du piston :
  Aire = π × (Diamètre d'alésage ÷ 2)²

• Calculer la force :
  Pour la pression en psi :
  Force (lbs) = Pression (psi) × Surface du piston (in²)

• Si vous devez tenir compte de la taille de la tige pour la rétraction, soustrayez la surface de la tige :
  Surface de la tige = π × (Diamètre de la tige ÷ 2)²

Prenons un exemple. Vous avez deux cylindres. L'un a un alésage de 2 pouces. L'autre a un alésage de 3 pouces. Les deux fonctionnent à une pression de 1 000 psi.

• Alésage de 2 pouces :
  Aire = 3,14 po²
  Force = 1000 psi × 3,14 po² = 3 140 lbs

• Alésage de 3 pouces :
  Aire = 7,07 po²
  Force = 1000 psi × 7,07 po² = 7 070 lbs

Une légère augmentation du diamètre du vérin de levage permet d'accroître considérablement la puissance de levage. Cela s'explique par le fait que la surface augmente plus rapidement lorsque le diamètre est plus grand.

Diamètre d'alésage et force de sortie

Le diamètre de l'alésage détermine la force de levage. Même une petite variation de ce diamètre peut avoir un impact important. Le tableau ci-dessous illustre l'influence du diamètre de l'alésage sur la section et la force à 100 psi :

Un vérin de 76 mm (3 pouces) de diamètre développe une force quatre fois supérieure à celle d'un vérin de 38 mm (1,5 pouce). C'est pourquoi le diamètre du vérin est si important pour les systèmes de levage hydrauliques. Un plus grand diamètre permet d'obtenir une puissance de levage plus élevée. Par exemple, un vérin hydraulique de 50 mm (2 pouces) de diamètre, à une pression de 138 bars (2 000 psi), peut développer une force de plus de 2 720 kg (6 000 livres). Dans la pratique, pour des applications telles que le levage de camions-bennes ou de semi-remorques à plateau basculant, il est impératif d'adapter le diamètre du vérin au poids à soulever.

La force générée par un vérin hydraulique provient de la pression du système et de la surface du piston. Comme cette surface augmente avec le carré du diamètre d'alésage, même une légère augmentation de celui-ci accroît considérablement la force.

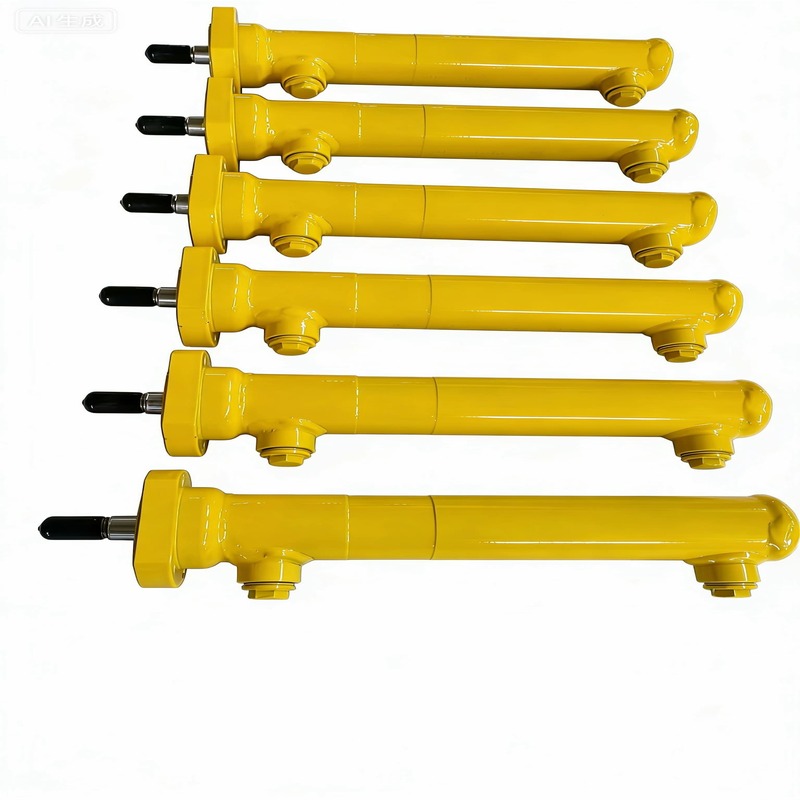

Choisir le bon Vérin de levage robuste pour camion-benne Le diamètre optimal garantit la sécurité et le bon fonctionnement de votre pont élévateur hydraulique. Vous éviterez ainsi toute surcharge du système et obtiendrez des résultats optimaux pour vos travaux.

Diamètre du cylindre et vitesse de levage

Volume et vitesse du fluide

Lorsqu'on augmente le diamètre d'un vérin hydraulique, la surface du piston augmente également. Une surface plus importante permet au vérin de soulever une charge plus lourde, mais elle implique aussi une plus grande quantité de fluide hydraulique. À course égale, un vérin plus grand nécessite toujours plus d'huile. Ce surplus d'huile peut réduire la vitesse de levage.

• Un alésage plus large dans un vérin hydraulique nécessite plus d'huile hydraulique, ce qui peut ralentir le mouvement du vérin.

• Un alésage plus large augmente la surface du piston, ce qui nécessite davantage de fluide hydraulique pour obtenir la même pression et modifie la vitesse de déplacement du cylindre.

Ce tableau vous permet de voir comment le diamètre, la surface et le volume sont liés :

Si vous doublez le diamètre, la surface est multipliée par quatre. Il faut donc quatre fois plus de fluide pour déplacer le piston sur la même distance. C'est pourquoi un cylindre plus grand peut soulever une charge plus importante, mais se déplacer plus lentement.

Compromis entre capacité et vitesse

Lors du choix d'un vérin hydraulique, il est nécessaire de trouver un équilibre entre la force de levage et la vitesse. Un diamètre plus important génère une force supérieure grâce à une surface plus grande. Cependant, la vitesse diminue car le système doit déplacer un volume de fluide plus important.

Conseil : Utilisez toujours les valeurs de charge réelles relevées sur des balances certifiées. Prévoyez une marge de sécurité d’au moins 25 % en cas de variation de la charge ou d’erreur.

Si vous choisissez un vérin trop petit, le système risque de tomber en panne, surtout si la charge se déplace pendant le levage. À l'inverse, si vous choisissez un vérin trop grand, vous obtiendrez la force souhaitée, mais la vitesse diminuera. Cela peut ralentir votre travail et rendre votre équipement moins performant.

Voici un tableau qui indique la vitesse de déplacement des différents actionneurs :

Les vérins hydrauliques peuvent se déplacer plus rapidement que les vérins électriques, mais seulement si la surface et le débit du fluide sont correctement adaptés. Si la surface est trop importante, la vitesse diminue.

Impact du débit hydraulique

Le débit hydraulique détermine la vitesse de déplacement du vérin. À débit égal, un vérin plus petit se déplace plus vite car son volume à remplir est moindre. Un vérin plus grand nécessite davantage d'huile pour parcourir la même distance ; il se déplace donc plus lentement à débit constant.

Imaginez un système hydraulique comme une conduite d'eau. Si vous remplissez un grand seau et une petite tasse avec le même tuyau, la tasse se remplit plus vite. Le grand seau met plus de temps à se remplir car il a un plus grand volume. Dans un système hydraulique, le volume de fluide reste constant. Un petit piston se déplace sur une plus grande distance, tandis qu'un grand piston se déplace sur une plus courte distance avec le même volume de fluide. Cela signifie qu'augmenter le diamètre du cylindre accroît la force mais diminue la vitesse.

Voici une formule qui montre comment le débit et la surface modifient la vitesse :

Pour obtenir la même vitesse avec un vérin plus gros, il vous faut un débit hydraulique plus important. Cela peut impliquer l'utilisation d'une pompe plus puissante et de pièces plus robustes.

Lors du choix d'un vérin, tenez compte de la force et de la vitesse requises. Pour une vitesse élevée, un diamètre plus petit ou un système hydraulique plus performant offrant un débit supérieur peuvent être nécessaires. À l'inverse, pour une force de levage accrue, il faudra peut-être accepter une vitesse plus faible ou opter pour une pompe plus puissante.

Considérations pratiques relatives au levage par vérin hydraulique

Sécurité et sélection des bouteilles

Lors du choix d'un vérin hydraulique, la sécurité est primordiale. Il est indispensable d'ajouter un coefficient de sécurité d'au moins 25 % à vos calculs. Cette marge compense les frottements, les pertes de charge et les variations brusques de charge. Il est également essentiel de prévoir les charges les plus importantes, et non seulement les charges courantes. Choisissez un vérin dont la force de levage nominale est supérieure d'au moins 20 % à la charge nécessaire. Les marges de sécurité, les pressions nominales et les règles de conception garantissent votre sécurité et celle de votre équipement.

Principaux conseils de sécurité :

• Ajoutez un facteur de sécurité de 25 % ou plus.

• Prévoyez les pics de charge, et pas seulement les charges moyennes.

• Vérifiez toutes les valeurs nominales de pression et les normes de conception.

Conseil : Ne surestimez jamais vos besoins en levage. Utilisez des chiffres précis et arrondissez toujours à la valeur supérieure par sécurité.

Résistance des matériaux et limites de construction

Le matériau et la conception de votre vérin hydraulique influent sur son fonctionnement et sa durée de vie. Il est important de prendre en compte la surface du piston, le diamètre de l'alésage et la course maximale. La forme et la conception de chaque pièce sont également essentielles. Les matériaux courants sont l'acier, l'acier inoxydable, l'aluminium et les composites. Chacun présente des avantages et des inconvénients. L'environnement d'utilisation du vérin, le type de fluide hydraulique et la température ambiante sont aussi des facteurs déterminants.

Les fabricants utilisent des procédés spécifiques, tels que l'usinage de précision, le soudage, le rodage et les traitements de surface, pour garantir que le vérin réponde parfaitement à vos besoins de levage. Négliger ces étapes peut entraîner une usure prématurée, voire la rupture du vérin.

Liste de contrôle pour la sélection des matériaux :

• Choisir le matériau adapté à l'environnement d'exploitation et au fluide.

• Vérifiez que le diamètre et la section de l'alésage correspondent à vos besoins.

• Vérifier la qualité de fabrication et la finition de surface.

Erreurs de dimensionnement courantes

Nombreuses sont les personnes qui commettent des erreurs lors du choix de la taille d'un vérin hydraulique. L'une d'elles consiste à confondre pression et débit. Certains pensent qu'une pompe plus grosse génère toujours plus de force, mais la section et la pression sont plus importantes. Une autre erreur est de ne pas dimensionner correctement le réservoir, ce qui peut entraîner des problèmes de refroidissement et d'encrassement. Négliger de vérifier la résistance de la tige ou son mode de fixation peut provoquer sa déformation ou un mauvais alignement.

Si le diamètre de la tige de piston est trop petit, elle subit davantage de contraintes et s'use plus rapidement. Si vous estimez la charge ou la pression, vous risquez de choisir un vérin inadapté. Une estimation trop faible ne permettra pas d'obtenir une force suffisante. À l'inverse, une estimation trop élevée conduira à un vérin plus gros et plus lourd, donc plus coûteux et plus lent. Un choix judicieux de la section et du diamètre permet de limiter les coûts et les réparations.

Erreurs courantes à éviter :

• Confondre pression et débit.

• Je ne vérifie pas la capacité du réservoir.

• Sans tenir compte de la résistance de la tige et du montage.

• Estimer la charge ou la pression au lieu de la mesurer.

• Utilisation d'une technologie obsolète ou d'une filtration insuffisante.

Remarque : Suivez toujours une procédure étape par étape. Déterminez vos besoins de levage, vérifiez la zone et le diamètre d’alésage, et demandez conseil à des experts si nécessaire.

Vous avez constaté qu'un diamètre de vérin de levage plus important offre une plus grande puissance de levage, mais ralentit la vitesse.

• Un alésage plus large augmente la surface du piston, ce qui permet à votre système hydraulique de soulever des charges plus lourdes.

• Une plus grande surface nécessite plus d'huile, ce qui peut ralentir la levée.

Pour choisir le bon cylindre :

1. Trouvez le poids que vous devez soulever.

2. Utilisez la formule pour calculer le diamètre d'alésage.

3. Choisissez une taille de canne adaptée à votre coup et à vos besoins en force.

N'oubliez pas que les ponts élévateurs hydrauliques utilisés dans les ateliers et les usines respectent ces règles au quotidien. Appliquez les formules et les conseils pour obtenir des résultats sûrs, robustes et efficaces.

FAQ

Que se passe-t-il si vous utilisez un cylindre d'un diamètre trop grand ?

Vous obtenez une force de levage accrue, mais le vérin se déplace plus lentement. Il vous faut également une pompe plus puissante et davantage d'huile. Votre système risque donc d'être plus coûteux et plus énergivore.

Un cylindre plus gros signifie-t-il toujours de meilleures performances ?

Non. Un vérin plus gros génère plus de force, mais réduit la vitesse. Il est essentiel de trouver le bon équilibre entre force de levage et vitesse pour votre tâche. Plus gros n'est pas toujours synonyme de meilleur.

Est-il possible d'augmenter la vitesse sans modifier le diamètre du cylindre ?

Oui. Vous pouvez utiliser une pompe à débit plus élevé. Un débit plus important actionne le piston plus rapidement. Assurez-vous simplement que votre système peut supporter ce débit supplémentaire.
