Conseils de sécuritéVérifiez toujours les dimensions exactes de l'équipement pour garantir un fonctionnement fiable du palan et la protection du technicien.

Lors du choix d'une unité de remplacement, vous devez prendre en compte quatre spécifications essentielles : le diamètre d'alésage, la course, le type de montage et la pression nominale. Le respect de ces paramètres garantit la sécurité de votre pont élévateur et prévient les pannes dangereuses.

Inspectez quotidiennement votre équipement afin de détecter tout signe d'usure. Un remplacement immédiat des composants est nécessaire dès que vous constatez des traces d'huile hydraulique le long du cylindre, des suintements autour des joints de tige ou une accumulation d'huile à la base. L'utilisation d'un vérin qui fuit compromet la capacité de levage et met en danger la sécurité des travailleurs. Installez un vérin certifié. vérin hydraulique de levage Pour protéger les mécaniciens, vous devez inspecter chaque base de vérin hydraulique et vérifier régulièrement tous les vérins hydrauliques afin de maintenir une hauteur de véhicule stable dans votre atelier.

Points clés à retenir

• Inspectez quotidiennement les ponts élévateurs pour détecter les fuites de liquide et les dérives des véhicules afin de repérer rapidement les défaillances des vérins.

• Mesurez avec précision le diamètre de l'alésage, la longueur de la course et les dimensions de l'axe avant d'acheter un cylindre de remplacement.

• Pour garantir un fonctionnement sûr, assurez-vous que les valeurs nominales de pression et de poids du cylindre correspondent à celles de votre système de pompe.

• Choisissez des cylindres de haute qualité avec un chromage dur et des joints robustes pour prévenir l'usure future.

Signes de défaillance d'un vérin de pont élévateur

Identification des points de fuite de fluide hydraulique

Des inspections visuelles régulières permettent de détecter les premiers signes de défaillance des composants de votre pont élévateur. Des joints hydrauliques usés peuvent entraîner des fuites d'huile hydraulique sous pression lors des opérations quotidiennes en atelier. Vous pouvez repérer les dommages physiques en recherchant des signes clés spécifiques sur l'ensemble :

• Examen des traînées et des flaques de liquide: Inspectez la surface du corps du cylindre, les zones entourant les joints de tige et la base du cylindre pour détecter toute trace ou accumulation de fluide sous le composant.

• Évaluation de l'intégrité de la tige de pistonVérifiez la surface de la tige pour détecter tout signe de rouille, de piqûres ou de rayures, qui peuvent compromettre l'étanchéité et entraîner une perte de fluide hydraulique.

• Inspection des joints de tige: Vérifier l'absence d'usure visible, d'extrusion ou de détérioration physique sur la limite externe du joint.

Les impuretés extérieures créent des dépôts et contaminent l'intérieur du réservoir de fluide. Des joints hydrauliques endommagés provoquent des fuites constantes le long de la tige de piston et du corps du vérin. Un contrôle précoce permet d'éviter une réparation d'urgence du vérin.

Évaluation des pertes de pression et des problèmes de dérive

AlerteUne fuite au niveau d'un vérin hydraulique engendre des risques extrêmes pour la sécurité lors du levage de véhicules. Une perte de pression accidentelle déstabilise la structure du pont élévateur et met en danger la sécurité du technicien.

Lors de la maintenance courante en atelier, il est essentiel de distinguer les pertes de fluide externes des pertes de pression hydraulique internes. Une fuite interne survient lorsque le fluide traverse des joints hydrauliques internes dégradés. Ce problème de fuite interne réduit la force de levage, tandis que l'enveloppe extérieure du vérin reste parfaitement sèche. Parallèlement, les fuites externes entraînent une baisse rapide du niveau de fluide dans le réservoir.

Une descente lente et inopinée du véhicule indique une usure des composants internes. Il est impératif de remédier immédiatement à ces problèmes de performance lors de la maintenance régulière du système afin de garantir des conditions de travail sûres.

Dimensions du vérin hydraulique

Des mesures précises garantissent un montage sûr de votre vérin hydraulique de remplacement. De petites erreurs dimensionnelles peuvent entraîner des retards d'installation, des dommages importants aux joints et un blocage de la structure. Il est impératif de prendre des mesures physiques précises avant de commander un vérin de remplacement pour votre pont élévateur d'atelier.

L'utilisation d'outils appropriés simplifie ce processus. Les instruments de mesure standard d'atelier permettent d'identifier rapidement les spécifications exactes :

Vous pouvez également utiliser des outils de base et des documents de référence supplémentaires lors de votre évaluation :

• Règles ou pieds à coulisseUtilisez ces éléments pour déterminer le diamètre précis des ouvertures des ports de fluide.

• Spécifications du fabricantConsultez ces documents pour identifier les tolérances numériques exactes que vous ne pouvez pas facilement mesurer directement sur le terrain.

Détermination du diamètre d'alésage et de la taille de la tige

Le choix du diamètre intérieur et du diamètre extérieur de la tige garantit que votre pont élévateur atteint sa capacité de levage nominale. Le diamètre intérieur détermine la force de levage totale sous pression, tandis que la tige de piston assure la rigidité structurelle face aux charges lourdes des véhicules.

Avant toute mesure, nettoyez soigneusement les composants. L'élimination des contaminants tels que la graisse, la saleté ou les débris garantit que les mâchoires du pied à coulisse reposent parfaitement à plat contre la surface métallique nue, pour une mesure précise.

Suivez précisément cette procédure pour mesurer le diamètre de la tige de piston sans retirer le cylindre :

1. Veillez à bien essuyer la surface de la tige pour éliminer toute trace de saleté ou de graisse.

2. Positionnez le pied à coulisse numérique sur un segment non usé de la tige, généralement près de la zone du racleur de presse-étoupe plutôt qu'au milieu.

3. Effectuez deux mesures distinctes, décalées de 90° l'une par rapport à l'autre, à trois positions différentes le long de la zone propre.

4. Consignez la mesure la plus basse enregistrée afin de tenir compte de l'usure potentielle de la tige.

Pour déterminer le diamètre intérieur d'un vérin hydraulique en fonctionnement, mesurez le diamètre extérieur du corps et soustrayez l'épaisseur de la double paroi du corps en acier. Vous pouvez également mesurer directement le diamètre extérieur du joint d'étanchéité du piston si vous démontez l'appareil pour maintenance.

Mesurer avec précision la longueur de la course

La course du piston correspond à la distance totale parcourue par le piston entre sa position complètement rétractée et sa position complètement déployée. Une course incorrecte peut entraîner un levage incomplet du véhicule ou une collision avec le châssis. Il est impératif de calculer cette valeur avec précision sur un équipement en position complètement rétractée et complètement déployée.

Suivez ces étapes simples pour mesurer la longueur exacte de la course :

1. Établir un point de référence fixe et cohérent sur la structure cylindrique.

2. Mesurez la distance entre le point de référence établi et la tige à son point d'extension maximal pour obtenir la longueur étendue.

3. Mesurez la distance entre le même point de référence et la tige lorsqu'elle est complètement repliée afin d'obtenir la longueur rétractée.

4. Soustrayez la longueur totale rétractée de la longueur totale déployée pour calculer la longueur de course exacte.

Formule: longueur de course = longueur étendue - longueur rétractée

Ce calcul de base vous donne la distance de déplacement opérationnelle nécessaire pour votre système d'ascenseur.

Mesure des longueurs rétractées et étendues

La longueur rétractée correspond à la longueur totale de l'unité lorsqu'elle est complètement repliée. La longueur déployée correspond à la longueur totale maximale lorsque la tige est entièrement sortie. Ces dimensions garantissent un alignement correct du châssis et un positionnement précis des goupilles de fixation dans le carter de votre pont élévateur.

Vous devez mesurer la distance entre les axes des unités complètement repliées afin d'établir les dimensions de référence. Suivez cette technique éprouvée sur les vérins hydrauliques rétractés :

1. Assurez-vous que le vérin hydraulique est en position complètement rétractée.

2. Mesurez la distance en partant du centre de la première broche de montage (ou de la surface de montage) directement jusqu'au centre de la deuxième broche de montage.

La vérification des distances entre les axes permet d'éviter le blocage à l'intérieur des colonnes d'ascenseur. Le respect de ces spécifications physiques protège vérins hydrauliques à tirant et les cylindres soudés afin d'éviter les contraintes structurelles prématurées. Vérifiez toujours vos mesures avant d'acheter un nouvel appareil à simple ou double effet.

Correspondance des styles de montage et des configurations de ports

Vous devez choisir le type de fixation approprié pour installer votre nouveau composant en toute sécurité. Les fixations courantes pour palans comprennent les embouts à chape, les œillets à goupille transversale et les embouts de tige filetée. Les fixations à chape utilisent un système de fourche et de goupille permettant un mouvement de pivotement pendant le fonctionnement. Les œillets à goupille transversale se glissent directement sur les goujons de fixation à l'intérieur des montants du palan. Les embouts de tige filetée se vissent dans des adaptateurs mécaniques correspondants. Avant d'installer un composant de remplacement, vérifiez l'usure de votre ancienne visserie.

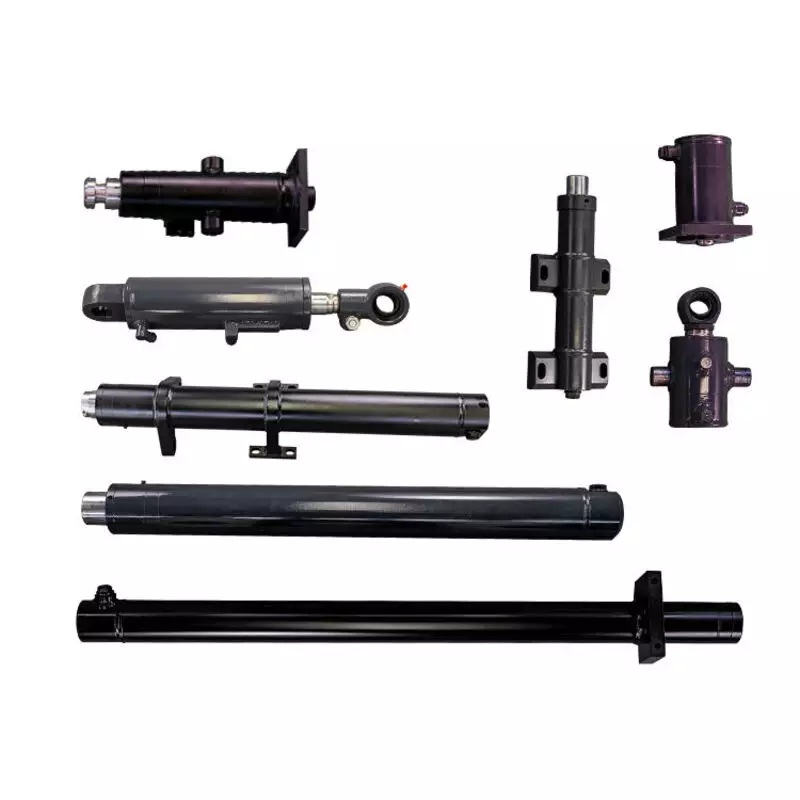

Types de montage à chape, à goupille et à filetage

Les fixations mécaniques maintiennent le corps du vérin à l'intérieur du châssis de votre palan. Il est impératif de respecter le diamètre exact de l'axe et l'écartement des pattes de fixation de votre équipement d'origine. Un axe trop lâche engendre du jeu et, à terme, déforme les pattes de fixation. À l'inverse, un ajustement trop serré empêche une rotation fluide et provoque un blocage prématuré de la tige. Alignez précisément les trous de fixation afin d'éviter une répartition inégale de la force sur les axes.

Dimensions des orifices, filetage et spécifications des vannes

L'utilisation de raccords de fluides adaptés permet d'éviter les fuites de fluides haute pression et les pannes de fonctionnement. Vous rencontrerez trois types de filetages standard sur les équipements d'atelier :

Conseil de proN’insérez jamais de force un filetage incompatible dans un orifice de vérin hydraulique. Vérifiez le diamètre de votre orifice à l’aide d’une jauge de filetage afin d’éviter d’endommager le filetage.

Vérifiez que les fusibles de vitesse intégrés correspondent aux spécifications de votre système hydraulique. Un alignement correct des vannes contrôle le débit du fluide lors des chutes d'urgence.

Dégagement structurel et ajustement du châssis

Vous devez vérifier les contraintes d'espace à l'intérieur de la structure spécifique du châssis de votre pont élévateur. Les compartiments mécaniques étroits laissent un dégagement minimal pour les conduites de fluide et les éléments de fixation. Mesurez l'espace intérieur du châssis pour vous assurer que le corps du vérin hydraulique s'y insère sans frotter contre les plaques d'acier.

Vérifiez toujours le jeu des soupapes sur toute la course. Un positionnement incorrect peut écraser les raccords hydrauliques contre le châssis interne. L'évaluation de ces dimensions physiques vous aide à répondre aux exigences spécifiques de votre équipement d'atelier. Un montage correct garantit un fonctionnement fiable sous de lourdes charges.

Adaptation de la capacité de charge et de la pression de service

Pour garantir la sécurité de votre atelier, vous devez impérativement adapter la capacité de charge de votre vérin hydraulique aux spécifications de votre pont élévateur. Des composants surdimensionnés ou sous-dimensionnés peuvent entraîner un blocage structurel ou une défaillance totale du système.

Vérification des capacités de charge des ponts élévateurs automobiles

Il est indispensable de vérifier la capacité de charge totale de votre pont élévateur avant d'acheter des pièces de rechange. Les ponts élévateurs automobiles nécessitent des composants hydrauliques capables de supporter aisément le poids maximal des véhicules. Les normes industrielles exigent que la conception des ponts élévateurs hydrauliques intègre une marge de sécurité de 150 % par rapport à la charge nominale spécifiée. Cette marge supplémentaire assure la sécurité des techniciens lors des opérations de levage quotidiennes.

Vous devez calculer la force de levage maximale en utilisant la surface du piston interne et la pression du système :

force = pression x surface du piston

N’utilisez jamais un équipement au-delà de ses limites de conception. Un montage correct des composants garantit que votre palan soulève les camions et les voitures lourdes en toute sécurité. Différents scénarios de levage exigent des marges de sécurité spécifiques pour maintenir la stabilité de la structure.

Le choix de vérins hydrauliques dotés de marges de sécurité appropriées permet d'éviter les défaillances mécaniques prématurées lors des opérations d'entretien.

Alignement de la pression du cylindre avec les exigences du système

Votre pompe hydraulique génère une pression élevée pour soulever les véhicules lourds. Il est impératif d'adapter la pression nominale des vérins aux réglages de la soupape de décharge de la pompe. L'installation d'un vérin basse pression sur un système haute pression entraîne une rupture catastrophique des joints et une déformation du corps du vérin.

Vérifiez la plaque signalétique du fabricant sur votre groupe hydraulique. Assurez-vous que la pression nominale de la pièce de rechange dépasse la pression maximale du système. Un alignement correct de la pression préserve l'intégrité des conduites de fluide et garantit une vitesse de levage constante.

Vérifiez toujours les exigences spécifiques de votre application avant de confirmer une commande de composants. Cette vérification minutieuse permet d'éviter les surcharges de pression dangereuses lors des opérations de levage de charges lourdes.

Systèmes à simple effet vs systèmes à double effet

Les ponts élévateurs automobiles utilisent des configurations mécaniques internes distinctes. Il est essentiel de déterminer si votre équipement utilise un système à simple ou double effet. Les vérins à simple effet comprennent un corps de vérin, un seul orifice hydraulique, un piston et une tige. Ils exercent une force linéaire dans une seule direction et offrent une conception économique. À l'inverse, les vérins à double effet sont dotés de deux orifices situés aux extrémités opposées. Ces composants exploitent la force hydraulique bidirectionnelle pour actionner les fonctions de levage et d'abaissement sans nécessiter de charges externes passives.

Comprendre les étapes opérationnelles vous aide à choisir la pièce de rechange appropriée :

• Étapes opérationnelles à simple effet :

  • Le fluide pénètre par l'orifice inférieur pour pousser la tige de piston vers l'extérieur.

  • Lorsque la pression se relâche, l'huile retourne au réservoir de la pompe par une force de charge externe, par gravité ou par un ressort interne.

• Étapes opérationnelles à double effet :

  • Le fluide pénètre par l'orifice inférieur pour étendre la tige de piston sous pression.

  • Le fluide pénètre par l'orifice supérieur pour rétracter la tige, assurant un contrôle total de la vitesse lors des opérations d'atelier à cycle élevé.

Les différences structurelles et fonctionnelles déterminent la façon dont votre palan réagit sous charge :

Choisir le bon modèle garantit le bon fonctionnement de votre pont élévateur. Les composants à simple effet conviennent parfaitement aux ponts élévateurs à deux colonnes à descente par gravité. Les unités à double effet assurent un contrôle constant pour les équipements commerciaux spécialisés, quelle que soit l'application en atelier.

Choisir un vérin hydraulique de qualité pour ascenseur

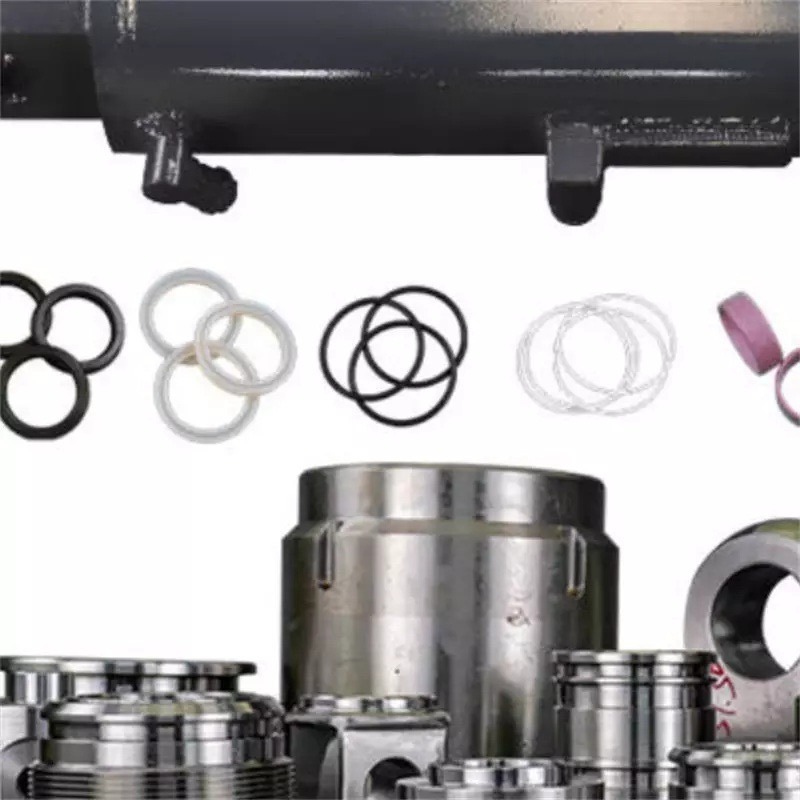

Normes de chromage des tiges et d'étanchéité

Il est essentiel d'évaluer les matériaux des composants pour garantir une longue durée de vie, même dans des environnements d'atelier exigeants. Les fabricants de premier plan utilisent un chromage dur pour la fabrication des tiges de piston, afin de les protéger contre la rouille, la corrosion par piqûres et la contamination par des particules abrasives. La surface lisse des tiges prolonge la durée de vie des composants internes et assure un mouvement régulier.

Les joints hydrauliques en polyuréthane haute pression contiennent du fluide hydraulique sous pression. Les joints hydrauliques haut de gamme résistent aux pics de pression rapides sans se déformer ni se fissurer. Des joints hydrauliques de qualité empêchent la pénétration de poussières et de fuites de fluide. Choisir des joints hydrauliques performants protège les composants internes et réduit la fréquence d'entretien de vos équipements.

Conception de vérins soudés ou à tirants

Vous aurez le choix entre deux principaux modèles de structure pour les monte-charges d'atelier :

• Vérins hydrauliques à tirantCes unités utilisent des tiges filetées en acier pour fixer les deux embouts au corps. Les mécaniciens démontent facilement les vérins hydrauliques à tirants pour les remettre en état sur établi, mais le châssis extérieur réduit l'espace disponible à l'intérieur des pieds du palan.

• Cylindres hydrauliques soudésCes composants soudent les embouts directement sur le corps en acier à paroi épaisse. Les boîtiers soudés offrent un encombrement réduit et un design extérieur élégant.

Le choix d'un vérin hydraulique de levage à soudures lisses garantit une rigidité structurelle maximale. Son profil étroit permet une intégration aisée dans les espaces restreints des montants de levage pour votre application de pont élévateur automobile.

Kaixin Fabrication de précision et conformité en matière de sécurité

Kaixin fabrique des vérins hydrauliques haute durabilité conçus pour les environnements exigeants des ateliers automobiles. Des protocoles de test rigoureux en usine garantissent que chaque vérin hydraulique de remplacement répond aux normes de sécurité les plus strictes avant expédition.

Kaixin applique des contrôles de qualité stricts tout au long de la production :

• Inspections de qualité en ligneChaque composant fait l'objet de contrôles dimensionnels obligatoires et d'un dépistage des défauts physiques lors de sa fabrication.

• Vérification des performances opérationnelles: Des tests fonctionnels complets confirment le bon déroulement de la course et la conformité aux normes d'ingénierie hydraulique cibles.

Investir dans des unités certifiées garantit la sécurité de vos techniciens et prévient les pannes de levage soudaines.

Liste de vérification finale avant achat

Références croisées des numéros de pièces OEM pour ascenseurs

Il est impératif de vérifier les références des pièces du fabricant avant de commander un nouvel appareil. De nombreux modèles d'équipements anciens utilisent des références de composants obsolètes. Vous pouvez facilement surmonter cette difficulté en suivant une procédure de vérification structurée :

1. Identifier l'unité existanteRepérez l'étiquette du modèle et la plaque signalétique de votre pont élévateur. Prenez des photos nettes de la colonne et des composants internes.

2. Évaluer le support du fabricantVérifiez si le fabricant d'origine fournit toujours une documentation technique active ou une assistance directe pour les composants.

3. Référencement croisé dimensionnelComparez vos mesures physiques aux spécifications normalisées modernes. Mesurez les diamètres des axes, l'emplacement des orifices hydrauliques et les dimensions de montage.

4. Adapter et confirmerChoisissez une unité de remplacement fonctionnellement équivalente. Ajustez les fixations si nécessaire ou vérifiez la compatibilité exacte auprès d'un représentant du fabricant.

Conseil de proUne documentation visuelle claire accélère la vérification technique lorsque les manuels d'entretien d'origine sont absents de votre atelier.

Inspection de compatibilité avant installation

Avant d'installer un nouveau vérin hydraulique, une inspection visuelle approfondie est indispensable. Vérifiez que les spécifications des joints de remplacement correspondent au diamètre d'alésage, au diamètre de la tige et au type de fonctionnement. Des joints non compatibles empêchent une orientation correcte lors de l'installation et entraînent une défaillance immédiate du composant.

Vous pouvez prévenir les dommages prématurés lors de l'entretien courant en effectuant deux dernières étapes de pré-assemblage :

1. Examiner les composants et les arêtes en interactionLavez et séchez soigneusement toutes les pièces mécaniques environnantes. Vérifiez les chanfreins d'entrée et les bords du boîtier. Assurez-vous que tous les bords en acier sont parfaitement lisses, arrondis et exempts de bavures ou d'entailles.

2. Vérifiez les outils d'installation et les kits d'étanchéitéAvant de commencer l'assemblage, inspectez soigneusement tous les outils et composants du kit d'installation. Vérifiez que votre équipement ne présente aucune fissure, abrasion ou défaut structurel.

Le remplissage de cette liste de vérification finale garantit un fonctionnement optimal et une fiabilité à long terme de votre système hydraulique en atelier.

Choisir la pièce de rechange adéquate exige une grande précision. Il faut d'abord relever les dimensions exactes, comme le diamètre d'alésage et la course. Ensuite, il faut vérifier la compatibilité avec la pression et la capacité de charge du système. Enfin, il est conseillé de choisir un vérin hydraulique de levage robuste, doté d'un chromage dur et de joints de haute qualité.

Rappel de sécuritéL'installation d'un vérin hydraulique certifié provenant de fabricants de confiance comme Kaixin protège vos techniciens et maintient des performances de levage optimales.

Ne devinez jamais les spécifications de votre équipement lors de la maintenance courante. Vérifiez scrupuleusement toutes les dimensions et la configuration des ports dès aujourd'hui. Contactez notre assistance technique pour obtenir de l'aide avant de finaliser votre commande.

FAQ

Comment savoir si votre palan a besoin d'être remplacé plutôt que réparé ?

Il convient de vérifier l'absence de fuites de fluide continues et de rayures profondes sur la tige. Des joints hydrauliques usés entraînent des fuites externes, tandis qu'un contournement interne provoque une dérive du véhicule. Une simple réparation du vérin suffit pour les fuites mineures, mais une contamination importante à l'intérieur du cylindre nécessite le remplacement complet du composant.

Pourquoi un pont élévateur automobile dérive-t-il vers le bas sous la charge ?

Une fuite de fluide interne provoque généralement une dérive de charge. Le fluide s'infiltre au niveau des segments de piston usés, à l'intérieur du cylindre. Lors d'une défaillance d'étanchéité interne, il est possible que vous ne voyiez pas de fuite de fluide sur votre sol. Il est impératif de remplacer rapidement les vérins hydrauliques endommagés afin de garantir la sécurité au travail.

Comment faire correspondre correctement les spécifications de remplacement ?

Mesurez précisément le diamètre d'alésage, la course et le diamètre de l'axe de votre équipement d'origine. Vérifiez les pressions maximales admissibles de votre groupe hydraulique. Vous devez sélectionner un vérin hydraulique de levage compatible, doté du filetage approprié, pour garantir un levage sûr et fiable du véhicule.

Quelles sont les causes de la défaillance prématurée des joints d'étanchéité ?

La surcharge de votre équipement engendre des pics de pression excessifs à l'intérieur du cylindre. La chaleur intense durcit les composants élastomères internes au fil du temps. Un contrôle régulier de votre système permet de prévenir les fuites inattendues et de protéger les vérins hydrauliques contre les pannes soudaines. Un fluide impur dégrade également rapidement les joints hydrauliques.
