Le guide ultime des vérins hydrauliques soudés haute pression pour engins lourds

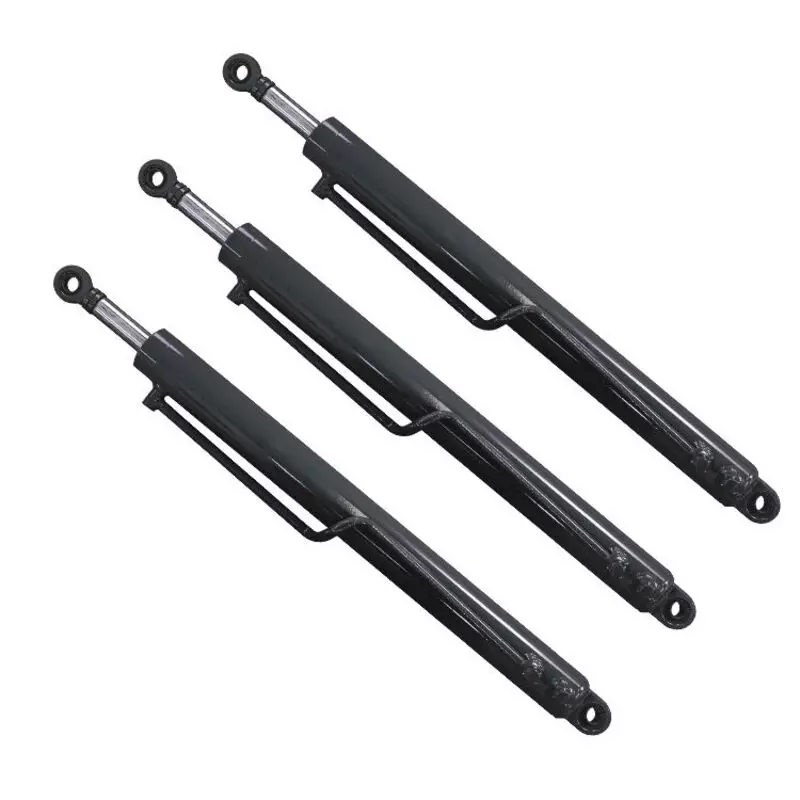

Vous exigez des performances maximales dans des environnements à haute pression. Cylindres hydrauliques soudés haute pression Nous fournissons des actionneurs hydrauliques robustes pour les machines lourdes. Ces unités hydrauliques supportent une pression continue de 3 000 à plus de 5 000 PSI. La conception des embouts soudés élimine l'allongement des tirants sous de fortes contraintes. Cette construction durable prévient les fuites d'étanchéité, contrairement aux vérins hydrauliques classiques.

Un fabricant réputé de vérins hydrauliques conçoit ces composants à partir d'alliages d'acier haute résistance tels que le ST52, le 27SiMn et le 16Mn. Les tiges de piston bénéficient d'un chromage dur d'une épaisseur de 0,02 à 0,03 mm. Des joints de haute qualité de marques NOK, Parker et SKF garantissent une durabilité optimale. Les applications de machines lourdes exigent cette conception robuste, contrairement aux vérins hydrauliques standard. Vous bénéficiez ainsi d'une puissance hydraulique fiable.

Points clés à retenir

• Les vérins hydrauliques soudés supportent des pressions élevées continues de 3 000 à plus de 5 000 PSI sans fuite.

• Les conceptions soudées robustes s'adaptent aux espaces réduits et résistent mieux aux chocs extrêmes que les vérins à tirants.

• Des alliages d'acier robustes et un revêtement en chrome dur protègent les tiges de piston contre les rayures, la rouille et les chocs violents.

• Les meilleures marques de joints d'étanchéité, telles que NOK, Parker et SKF, préviennent les fuites de fluides et réduisent la friction lors des travaux difficiles.

• Les tests en usine et le soudage robotisé garantissent que chaque vérin hydraulique répond à des normes de qualité et de sécurité strictes.

Spécifications techniques des vérins hydrauliques soudés

Spécifications de l'alésage, de la bielle et de la course

Il est essentiel de choisir des actionneurs hydrauliques de forte puissance pour les applications industrielles exigeantes, en sélectionnant des dimensions précises. Les équipements lourds nécessitent des composants fiables capables de supporter des contraintes mécaniques continues sans défaillance structurelle ni fuite de fluide. Les fabricants proposent des gammes de structures standard pour les vérins hydrauliques soudés, compatibles avec divers châssis et plateformes d'équipements lourds. Vous pouvez sélectionner des diamètres d'alésage standard allant de 1,37 pouce à 6,3 pouces (soit de 35 mm à 160 mm). Les diamètres de tige de piston peuvent atteindre 4,7 pouces (soit de 25 mm à 120 mm). Les courses maximales peuvent atteindre 98,5 pouces (soit 2 500 mm). Ces dimensions mécaniques déterminent la force de poussée totale, la vitesse de rétraction et la capacité d'extension totale, même dans des conditions d'utilisation extrêmes.

Ces spécifications garantissent un alignement physique précis avec les ensembles d'équipements lourds complexes et les fixations structurelles. Les environnements d'exploitation génèrent fréquemment des pressions dynamiques soudaines qui mettent à l'épreuve les jeux mécaniques internes. La conception standard d'un vérin hydraulique avec tirants atteint souvent ses limites de déformation structurelle sous haute pression de service. Des épaisseurs de paroi sur mesure et un alésage de précision permettent de supporter des pressions de service bien plus élevées sans dilatation du cylindre. L'adéquation de la pression de service de votre système d'exploitation à des calculs d'alésage interne précis protège les liaisons mécaniques et les bras de suspension contre la fatigue dynamique soudaine.

Vérins à tige soudée simple effet vs configurations à double effet

Le choix d'une configuration mécanique adaptée influe directement sur l'efficacité globale du système hydraulique, la vitesse de cycle et la précision de fonctionnement. Vous pouvez opter pour des vérins à simple effet à tige soudée, des configurations à double effet ou des systèmes multi-étages, selon les critères de performance spécifiques de votre équipement. Les systèmes à simple effet délivrent une force hydraulique unidirectionnelle, en extension uniquement. La gravité, des ressorts internes ou le poids de l'équipement doivent ramener la tige de piston en position rétractée. Cette conception mécanique simple réduit la complexité du réseau hydraulique, minimise le nombre de vannes nécessaires, diminue le coût initial du matériel et offre des performances optimales pour les plateformes élévatrices verticales où le poids de l'équipement contribue à une rétraction complète.

En revanche, le double effet cylindres à tiges soudées L'alimentation en fluide hydraulique est assurée lors des cycles d'extension et de rétraction. Vous bénéficiez ainsi d'une réponse mécanique immédiate, d'un contrôle précis des mouvements, de cycles répétitifs rapides et d'une force de traction importante, même en position horizontale ou inversée. Les vérins hydrauliques télescopiques à tige soudée multi-étages optimisent la portée totale et permettent un encombrement réduit, là où les vérins à corps fixe ne peuvent être installés. La haute pression de fonctionnement exige des joints de piston renforcés, un corps en acier sans soudure rigide et une absence totale de déformation. Un vérin hydraulique standard utilisant des boulons de tirants externes peut subir un allongement des boulons et un déplacement du joint d'étanchéité du bouchon sous l'effet de pics de pression importants. La construction robuste du corps soudé préserve l'intégrité structurelle et empêche le déplacement du joint interne sous des chocs extrêmes. Par conséquent, opter pour des vérins à double effet soudés plutôt qu'un vérin hydraulique standard garantit une sécurité de fonctionnement totale, une précision de positionnement supérieure et une durabilité accrue, même lors de cycles de service continus et exigeants.

Acier à haute résistance et sélection des matériaux

Qualités d'alliage du canon et limite d'élasticité

Pour les équipements hydrauliques lourds, il est impératif d'utiliser des matériaux à haute résistance. Lors des opérations à haute pression, les corps de vérins constituent les principales chambres porteuses. Le fluide hydraulique exerce une pression interne considérable sur les parois des tubes. Sous des charges extrêmes, les métaux à faible résistance se déforment, provoquant des fuites internes et, à terme, une rupture structurelle. Un choix judicieux des matériaux protège vos équipements contre toute déformation plastique permanente.

Les cylindres, les tiges de piston et les composants d'extrémité peuvent également utiliser des matériaux en acier inoxydable 304, 316, 17-4 ou duplex assemblés par des procédés de soudage TIG ou MIG.

Les tubes en acier au carbone et en acier allié présentent des propriétés mécaniques distinctes. Les nuances 20#, 45#, 16Mn, 27SiMn et ST52 offrent des performances de traction supérieures. Les tubes sans soudure en acier étiré à froid SAE C1026 et St52.3 subissent un rodage de précision. Le rodage des surfaces intérieures prolonge considérablement la durée de vie des joints. L'acier allié de nuance 27SiMn résiste à des pressions de service supérieures à 30 MPa. Cet alliage trempé en surface offre une excellente résistance à la fatigue pour les cycles de chargement à haute fréquence. L'acier au carbone de nuance 45# offre une résistance économique pour les applications à moyenne et haute pression. L'adéquation de la limite d'élasticité de l'alliage du fût à la pression de service garantit la qualité du matériau à long terme.

Chromage dur sur vérins hydrauliques à tiges soudées

Les tiges de piston supportent une tension axiale dynamique et de fortes charges de compression. Les matériaux de tige fragiles sont sujets au flambage, au blocage et à de graves dommages aux joints. Les vérins hydrauliques à tige soudée haute performance utilisent des aciers alliés haute résistance comme l'acier 42CrMo ou 45#. Un traitement thermique spécifique confère une résistance élevée au cœur du piston. Une trempe par induction de précision renforce les couches superficielles et les protège des chocs mécaniques importants.

Un procédé de chromage dur de précision succède à la trempe par induction. Les techniciens appliquent une couche de chrome dur d'une épaisseur de 0,02 à 0,03 mm par face. Les tiges de piston acquièrent une dureté superficielle de 55 à 60 HRC ou ≥ 800 HV. Les couches de chrome dur protègent les tiges exposées de l'humidité, des produits chimiques agressifs et des particules de saleté.

• Les caractéristiques des microfissures sur la couche de chrome retiennent de fins films d'huile afin de réduire la friction.

• Les revêtements de surface durs empêchent les rayures profondes causées par les débris abrasifs.

• Les finitions de surface lisses éliminent les frottements excessifs au niveau des joints d'étanchéité des tiges mobiles.

Sur les chantiers abrasifs, les revêtements de tiges de piston sont soumis à des tests continus. Les particules solides corrodent rapidement les métaux non traités. Le chromage dur préserve l'intégrité de surface dans des conditions de travail difficiles. Une rugosité de surface maîtrisée prévient l'usure prématurée des joints tout en maintenant un film lubrifiant optimal. Un traitement approprié des matériaux garantit une qualité physique exceptionnelle, évitant ainsi les fuites de fluide inattendues et les arrêts de production coûteux pour maintenance, même dans les applications les plus exigeantes.

Supériorité structurelle par rapport aux conceptions à tirants

Encombrement réduit et résistance à la pression

En choisissant des vérins hydrauliques soudés plutôt que des modèles traditionnels à tirants, vous bénéficiez d'avantages structurels considérables. Les embouts soudés s'intègrent directement à la paroi épaisse du cylindre. Cette conception extérieure sans joint élimine complètement les tirants externes encombrants et les écrous lourds. Vous obtenez ainsi un vérin au profil bas et élégant. Grâce à sa conception compacte, l'installation est aisée même dans les châssis d'équipements exigus où les dégagements de montage sont limités pour vos systèmes hydrauliques.

Un vérin hydraulique standard nécessite un espace radial important pour loger les tirants extérieurs. Ces éléments saillants interfèrent souvent avec les articulations des engins mobiles. Les espaces de montage réduits des engins de chantier modernes exigent des profils d'équipement compacts. La construction soudée optimise l'espace disponible tout en conservant une rigidité structurelle élevée.

Résistance aux chocs et à la fatigue

L'utilisation d'engins lourds soumet les systèmes hydrauliques à des vibrations constantes et à des pics de force importants. Les chocs dynamiques continus étirent les boulons des tirants externes au fil du temps. Cet allongement crée de minuscules jeux entre les bouchons et les corps de vérin. Ces jeux structurels détruisent les joints d'étanchéité, entraînant des fuites d'huile dangereuses et des pertes de pression catastrophiques.

Les vérins à tige soudée sont dépourvus de tirants externes. Leur profil plus compact permet leur utilisation dans des espaces restreints. De plus, leurs extrémités étanches sont moins sujettes aux fuites dans des environnements difficiles, notamment en cas de haute pression ou de fortes vibrations.

Vous prévenez les défaillances structurelles grâce à la conception robuste du cylindre soudé. Les joints soudés absorbent les fortes contraintes dynamiques sans déformation mécanique. L'enceinte en acier, robuste et permanente, contient une pression hydraulique intense sans se déformer. Un vérin hydraulique standard présente une flexion importante lors de cycles de charge importants. Les parois soudées assurent un alignement interne précis, protègent les joints de piston dynamiques et garantissent un débit hydraulique fiable même dans les conditions industrielles les plus exigeantes.

Kits d'étanchéité haute pression et prévention des fuites

Kits de joints NOK, Parker et SKF

Vous comptez sur des joints d'étanchéité haut de gamme pour prévenir les fuites internes et externes de fluide lors des opérations exigeantes de vos machines. Les actionneurs haute pression pour équipements lourds intègrent des joints d'étanchéité complets de marques reconnues telles que NOK, Parker et SKF. Ces joints de précision contiennent des bagues élastomères spéciales qui résistent à des charges dynamiques extrêmes sans perdre leur élasticité. Vous optimisez ainsi le rendement hydraulique de votre système en sélectionnant des matériaux d'étanchéité sur mesure, adaptés à la chimie du fluide et aux conditions de température de fonctionnement rigoureuses.

Le choix des matériaux influe directement sur la durabilité des joints d'étanchéité dynamiques dans des conditions d'utilisation difficiles. Les concepteurs d'équipements intègrent des composés polymères spécialisés pour répondre aux exigences opérationnelles strictes et protéger les machines en fonctionnement.

Ingénierie anti-extrusion à faible friction

Une pression interne intense plaque les joints d'étanchéité dynamiques souples dans les jeux microscopiques entre les composants métalliques coulissants. Des bagues d'appui anti-extrusion éliminent la déformation des joints et préviennent les fuites d'huile hydraulique importantes sous charge. La protection des joints d'étanchéité principaux est assurée par le placement de bagues d'appui robustes à proximité des joints en élastomère principaux. Des tolérances d'usinage précises garantissent une géométrie stable des joints lors de pics de pression soudains. Un support mécanique adéquat empêche la torsion des joints dynamiques lors de mouvements d'inversion rapides.

Le faible frottement mécanique prolonge la durée de vie des composants lors de cycles de service continus à haute fréquence. Les matériaux fluoropolymères de pointe réduisent considérablement le frottement au démarrage lors des premières phases d'extension et empêchent l'échauffement.

• Le PTFE pur est particulièrement performant pour les segments de guidage de piston.

• Le PTFE chargé de bronze permet de créer des bagues d'appui et des bagues de guidage de tige de piston résistantes.

• Le PTFE chargé de carbone réduit la résistance initiale au stick-slip lors du démarrage des machines lourdes.

L'application directe de composés PTFE sur les guides de tige de piston optimise le glissement sur toute la course hydraulique. En intégrant des joints d'étanchéité techniques à vos composants soudés de machines hydrauliques, vous garantissez la disponibilité de vos équipements et une étanchéité dynamique fiable.

Qualité de la fabrication et contrôle de la qualité

Soudage robotisé et rodage de précision

Un fabricant de vérins hydrauliques de confiance maîtrise l'intégralité de sa production locale, de l'usinage au soudage en passant par l'assemblage final. Des équipements de soudage automatisés réalisent un soudage robotisé pour fixer directement les embouts sur les tubes en alliage d'acier épais. Des soudeurs certifiés supervisent ces opérations de soudage automatisées afin de garantir une qualité d'assemblage optimale et une conformité totale aux spécifications de conception. Un soudage précis des joints prévient les défauts et déformations structurelles, améliorant ainsi la qualité globale du matériel. Des spécialistes certifiés en hydraulique et pneumatique inspectent les processus de soudage finaux pour garantir le respect des normes de qualité les plus exigeantes.

Le rodage de précision est une étape de fabrication cruciale qui permet d'obtenir une surface intérieure parfaitement lisse et régulière. Il ne s'agit pas d'une simple finition, mais d'une amélioration fondamentale qui garantit une étanchéité optimale, minimise les frottements et favorise une dissipation thermique efficace.

Le rodage de précision est un procédé d'usinage soustractif essentiel qui permet d'obtenir un état de surface optimal. Cette opération crée un motif quadrillé qui retient l'huile sur les parois internes des tubes. Ce film d'huile protège les segments de piston et les joints dynamiques contre l'usure excessive. On obtient ainsi un mouvement fluide du piston, un faible frottement mécanique et une qualité de fonctionnement supérieure pour tous les systèmes hydrauliques.

Pression hydrostatique et essais en usine

Il est impératif de vérifier la résistance mécanique des outils hydrauliques avant de les utiliser dans des conditions de chantier difficiles. Un fabricant expérimenté de vérins hydrauliques applique une gestion de la qualité rigoureuse, certifiée ISO 9001. Les matières premières sont enregistrées numériquement afin de garantir une traçabilité complète par lot, grâce à un numéro de série précis. Des procédures de test approfondies en usine assurent la durabilité structurelle de chaque lot de production. Un équipement de test en fin de ligne effectue des tests automatisés complets sur les prototypes et les lots de production.

Les exigences de validation en usine imposent des essais de pression hydrostatique à 100 % pour évaluer les actionneurs lourds sous pleine pression hydraulique. Des bancs d'essai spécialisés soumettent chaque ensemble de vérin à des limites de fonctionnement extrêmes tout en vérifiant l'absence de fuite de fluide et l'intégrité absolue des joints. Les techniciens effectuent des tests d'étanchéité précis pour valider les joints dynamiques lors de mouvements à fortes contraintes. Une documentation complète des essais en sortie permet de suivre les numéros de coulée des matières premières, garantissant une qualité structurelle élevée tout au long des essais de validation et assurant une qualité de fabrication optimale.

Applications pour machines lourdes et sélection des équipementiers

Cycles de travail pour les travaux de terrassement, l'exploitation minière et l'industrie

Vous utilisez des engins lourds soumis à des contraintes extrêmes dans des environnements de travail exigeants. Les machines de terrassement, soumises à de fortes contraintes, nécessitent une résistance structurelle maximale en fonctionnement continu. Les bulldozers et les engins miniers utilisent des vérins hydrauliques soudés, car leur construction robuste empêche l'allongement des tiges sous l'effet des chocs dynamiques. Sur les chantiers mobiles boueux, une force hydraulique constante est indispensable pour éviter toute défaillance structurelle inattendue.

Les cylindres à corps soudé sont plus compacts, plus résistants et idéaux pour les engins mobiles comme les excavatrices, car ils sont suffisamment durables pour les environnements difficiles où l'espace et la solidité sont primordiaux.

Les conditions environnementales extrêmes, telles que les températures extrêmes et les salissures agressives, influencent le choix des matériaux. Le choix d'alliages appropriés permet de prévenir la corrosion de surface lors d'un fonctionnement continu à haute pression. Les systèmes hydrauliques haute performance sont utilisés dans diverses applications de machines lourdes.

• Matériel de construction : excavatrices, bulldozers et grues

• Matériel agricole : tracteurs et chargeuses

• Machines de manutention : chariots élévateurs, chariots élévateurs à portée latérale pour conteneurs et convoyeurs

Options de prototypage personnalisé et de montage OEM

Chaque châssis de machine d'origine nécessite des interfaces de montage mécanique précises. Un fabricant qualifié de vérins hydrauliques propose des services de prototypage sur mesure pour s'adapter aux châssis les plus compacts. Vous pouvez commander des prototypes unitaires ou des séries complètes pour contrôler la qualité de fabrication. Les lignes d'assemblage intérieures, propres et bien organisées, sont des applications courantes pour les vérins standard, qui offrent un fonctionnement fiable. Cependant, les applications mobiles exigeantes requièrent des conceptions robustes, plus performantes que celles des vérins standard.

Vous choisissez les types de montage spécialisés directement auprès de votre fabricant de vérins hydrauliques afin d'optimiser la répartition des forces. Les configurations disponibles incluent les montages à chape, à tube transversal, à bride, à ergot, à tourillon, à pied et à rotule. Collaborer avec un fabricant de vérins hydrauliques qualifié garantit un alignement physique précis et une qualité structurelle élevée pour les liaisons mécaniques complexes. Un fabricant expert de vérins hydrauliques propose des géométries de montage sur mesure qui optimisent les performances globales des équipements dans les applications industrielles les plus exigeantes.

Vous garantissez une disponibilité maximale de vos machines en optant pour des vérins hydrauliques soudés haut de gamme. L'utilisation d'alliages de haute qualité, le placage précis des tiges et les joints multi-étages préviennent les fuites d'huile hydraulique. Ces vérins offrent une robustesse structurelle supérieure et un encombrement réduit. Un vérin hydraulique standard classique cède souvent sous l'effet de pics de pression élevés, tandis que les vérins soudés supportent les chocs extrêmes avec fiabilité, même dans les applications les plus exigeantes. Vous contrôlez ainsi la force hydraulique en toute sécurité.

Optimisez vos systèmes mécaniques en collaborant avec un fabricant de vérins hydrauliques de confiance. Un fabricant qualifié vous propose un prototypage rapide sur mesure, des quantités de commande flexibles et des options de montage adaptées. Il respecte scrupuleusement les spécifications de votre système afin d'éliminer les risques liés à la conception, tout en garantissant une qualité de composants supérieure à celle des vérins hydrauliques standard.

FAQ

Quelles pressions de service peuvent supporter les vérins hydrauliques soudés haute pression ?

Les vérins hydrauliques soudés haute pression supportent des pressions de service continues de 3 000 à plus de 5 000 PSI. Leur structure soudée robuste élimine l’allongement des tirants et empêche les fuites de fluide lors des chocs dynamiques importants rencontrés avec les engins lourds.

Quelles marques de joints garantissent une étanchéité parfaite dans les cylindres soudés ?

Les fabricants utilisent des joints d'étanchéité haut de gamme de marques NOK, Parker et SKF. Ces joints bénéficient d'une conception anti-extrusion à faible friction qui empêche les fuites de fluide. Vous conservez ainsi une efficacité système maximale, même sous fortes contraintes opérationnelles et hautes pressions de service.

Pourquoi les vérins hydrauliques soudés sont-ils plus performants que les vérins à tirants dans les espaces restreints ?

Les cylindres soudés éliminent les tirants externes encombrants et les écrous d'extrémité lourds. On obtient ainsi un profil extérieur compact qui s'intègre facilement dans les châssis de machines exigus. Les joints d'extrémité soudés offrent également une résistance supérieure aux chocs sans déformation structurelle dynamique.

Quelles sont les procédures d'assurance qualité permettant de valider les performances du cylindre avant expédition ?

Les usines appliquent un contrôle qualité rigoureux conforme à la norme ISO 9001. Les techniciens réalisent des tests de pression hydrostatique et d'étanchéité sur des bancs d'essai spécialisés. Chaque unité de production fait l'objet d'inspections vidéo en sortie de chaîne et de rapports d'essais officiels afin de garantir sa fiabilité opérationnelle.
